| 加工定制：是 | 品牌：万上 | 型号：DXN-Q |
DXN型高压带电显示闭锁装置】

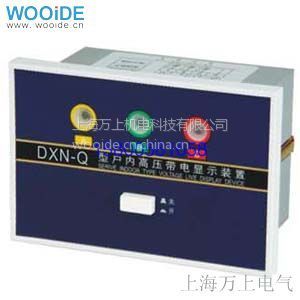

DXN-Q户内高压带电显示闭锁装置是一种新型防止电气误操作装置,系感应式(非接触式)高压带电检测装置,该装置设计***,结构合理,功能齐全,***,具有闪光显示、声响报警，自检以及启动强制闭锁回路等功能，具有明显的方向性、较高的灵敏度和可靠性。本装置适用于交流50Hz、额定电压40.5-550kv的户外（也适用于户内）电气设备上，用于反映带电状况，防止电气误操作。该装置安装在线路接地刀闸侧，能起到防止带电误合接地刀闸的作用。该装置能在带电设备安全距离外检测带电（设备）是否带电，与电磁锁、机械程序、微机程序锁、微机闭锁等防误装置配合实施强制闭锁，是户外（户内）电气设备上防止电气误操作的较理想的安全装置 。本装置的传感器采用感应式原理，不与带电体直接接触、安装简单方便、维护费用低、使用寿命长，***。
项 目 名 称 | 单 位 | 数 据 | ||||||||
传 | 额定电压 | KV | 3 | 6 | 10 | 20 | 27.5 | 35 | ||
工作电压Um | 3.5 | 6.9 | 11.5 | 31.5 | 40.5 |
| ||||
额定频率 | Hz | 50 | ||||||||
绝 | 工频耐受电压(有效值) | 一次对二次对地 | KV | 25 | 32 | 42 | 65 | 80 | 100 | |
雷电冲击耐受电压(峰值) | 40 | 60 | 75 | 125 | 185 | 185 | ||||
局部放电量1.1*Um/√3 | PC | ≤10 | ||||||||
| 抗弯强度 | KN | 8 | |||||||
显 | 氖灯启辉电压 | KV | 0.52 | 0.87 | 1.73 | 2.38 | 3.03 | |||
闭锁启控电压 | 1.95 | 3.90 | 6.50 | 13 | 17.88 | 22.75 | ||||
二次闭锁电源电压 | V | ∽220 －10 | ||||||||
【执行标准】
